SuperCMIT

digitales Richtrohr

Eigenschaften

Das SuperCMIT definiert eine neue Gattung von Richtrohren. Seine Richtwirkung geht über die eines konventionellen, auch langen Richtrohrs deutlich hinaus. Es bietet damit vollkommen neue Möglichkeiten für den Toningenieur.
Das SuperCMIT ist ein digitales Mikrofon nach dem Standard AES-42. Dieser Standard wird u.a. von den meisten mobilen Rekordern unterstützt.

  • innovatives, digitales Richtrohr mit erhöhter Richtwirkung, basierend auf den analogen Modellen CMIT 5/MiniCMIT
  • außergewöhnlich hohe Unterdrückung von Diffusschall
  • völlig neues Funktionsprinzip auf der Basis von zwei Wandlern
  • patentierte DSP-Algorithmen von ILLUSONIC
  • zweikanaliger Ausgang: SuperCMIT auf Kanal 1 und unbearbeitetes Richtrohr-Signal auf Kanal 2
  • SCHOEPS-Klangqualität: transparenter Klang trotz hoher Richtwirkung

Bestellnummer

  • No. 140301 SuperCMIT, standard blau
  • No. 140302 SuperCMIT, anthrazit-grau
  • No. 140303 SuperCMIT inkl. Mini-DA42 und Kabelpeitsche
  • No. 140304 SuperCMIT inkl. PSD 2 U

Kompatibel mit diesen digitalen Funksendern:

  • Sounddevices A20-TX
  • Zaxcom TRX743
  • Zaxcom TRX745

Beschreibung

Der DSP im SuperCMIT erkennt diskreten Schall aus verschiedenen Richtungen und ob der Schall eine diskrete, dauerhafte Richtung hat. Der Algorithmus erkennt ebenfalls, wenn Schall diffus aus allen Richtungen kommt. Diese Informationen nutzt er dazu, diffusen Schall auszublenden und diskreten Schall zu fokussieren.

Dadurch kann die Reichweite des Richtrohrs deutlich erhöht werden – und zwar ohne die typischen Artefakte in der Klangfarbe. Das SuperCMIT ist das erste Mikrofon weltweit, das hohe Richtwirkung mit hoher Klangqualität verbindet.

Das...

Der DSP im SuperCMIT erkennt diskreten Schall aus verschiedenen Richtungen und ob der Schall eine diskrete, dauerhafte Richtung hat. Der Algorithmus erkennt ebenfalls, wenn Schall diffus aus allen Richtungen kommt. Diese Informationen nutzt er dazu, diffusen Schall auszublenden und diskreten Schall zu fokussieren.

Dadurch kann die Reichweite des Richtrohrs deutlich erhöht werden – und zwar ohne die typischen Artefakte in der Klangfarbe. Das SuperCMIT ist das erste Mikrofon weltweit, das hohe Richtwirkung mit hoher Klangqualität verbindet.

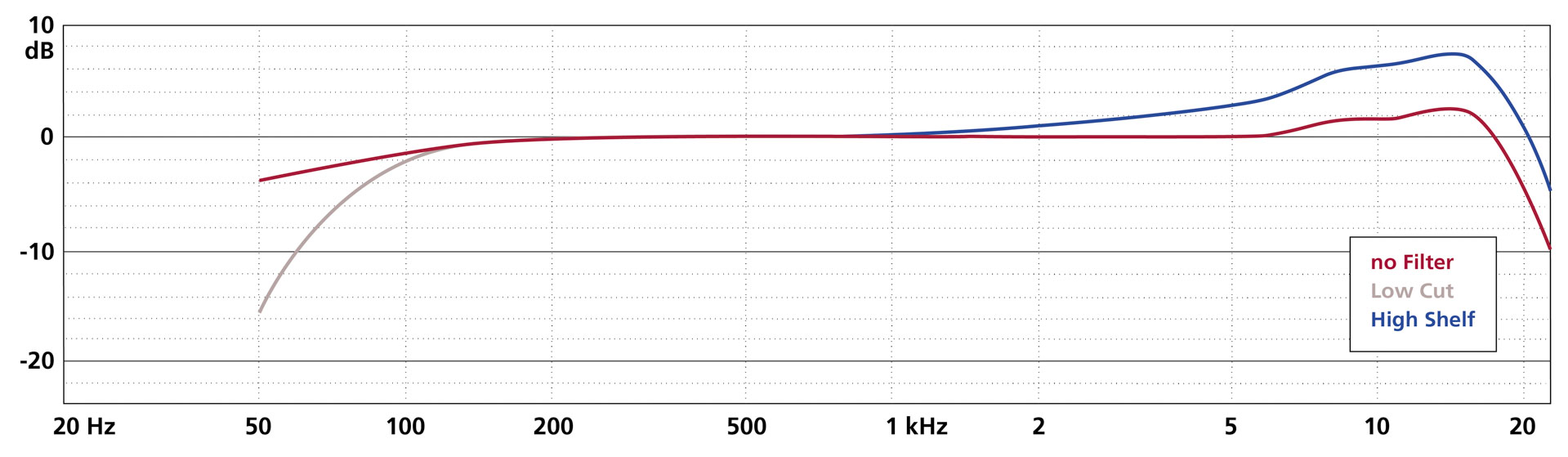

Das SuperCMIT hat drei Tipptasten, mit denen die Filter und Presets des Mikrofons de/aktiviert werden. Die beiden Filter sind identisch mit denen des analogen Richtrohrs CMIT 5 U: die Höhenanhebung (+5 dB bei 10 kHz) kompensiert die Dämpfung von Windschutzen; der steilflankige Low-Cut (18 dB/Okt. ab 80 Hz) unterdrückt tieffrequente Wind- und Angelgeräusche.

Während am Ausgang auf Kanal 2 stets das Signal des Richtrohrs liegt, ist Kanal 1 der Ausgang des SuperCMIT. Eine Preset-Taste bestimmt dessen Richtwirkung. Zwei Stellungen sind möglich:

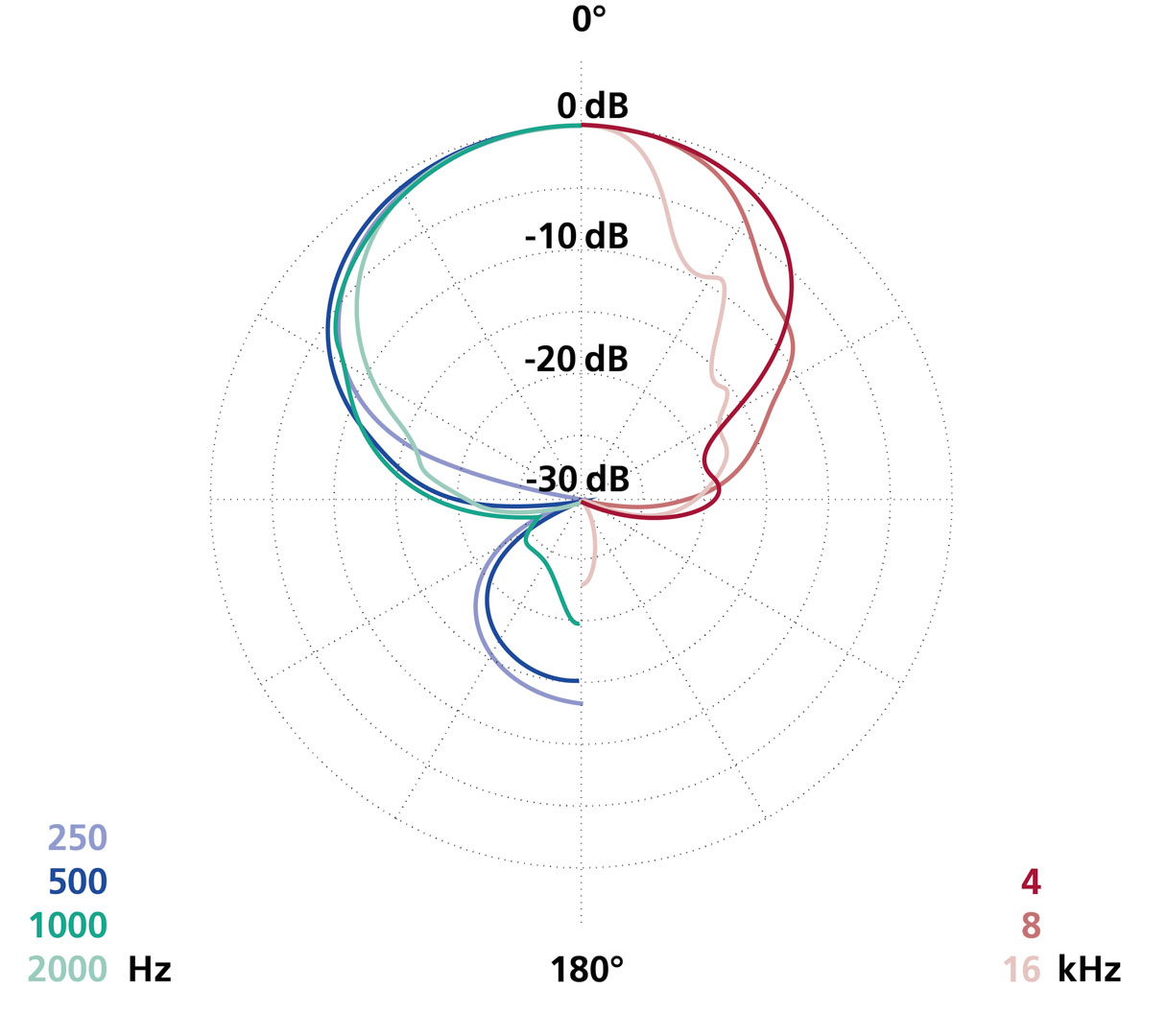

Preset 1: Mittlere Steigerung der Richtwirkung und Dämpfung des Diffusschalls um 11dB (5dB mehr als beim SCHOEPS CMIT 5 U bzw. Kanal 2 des SuperCMIT)

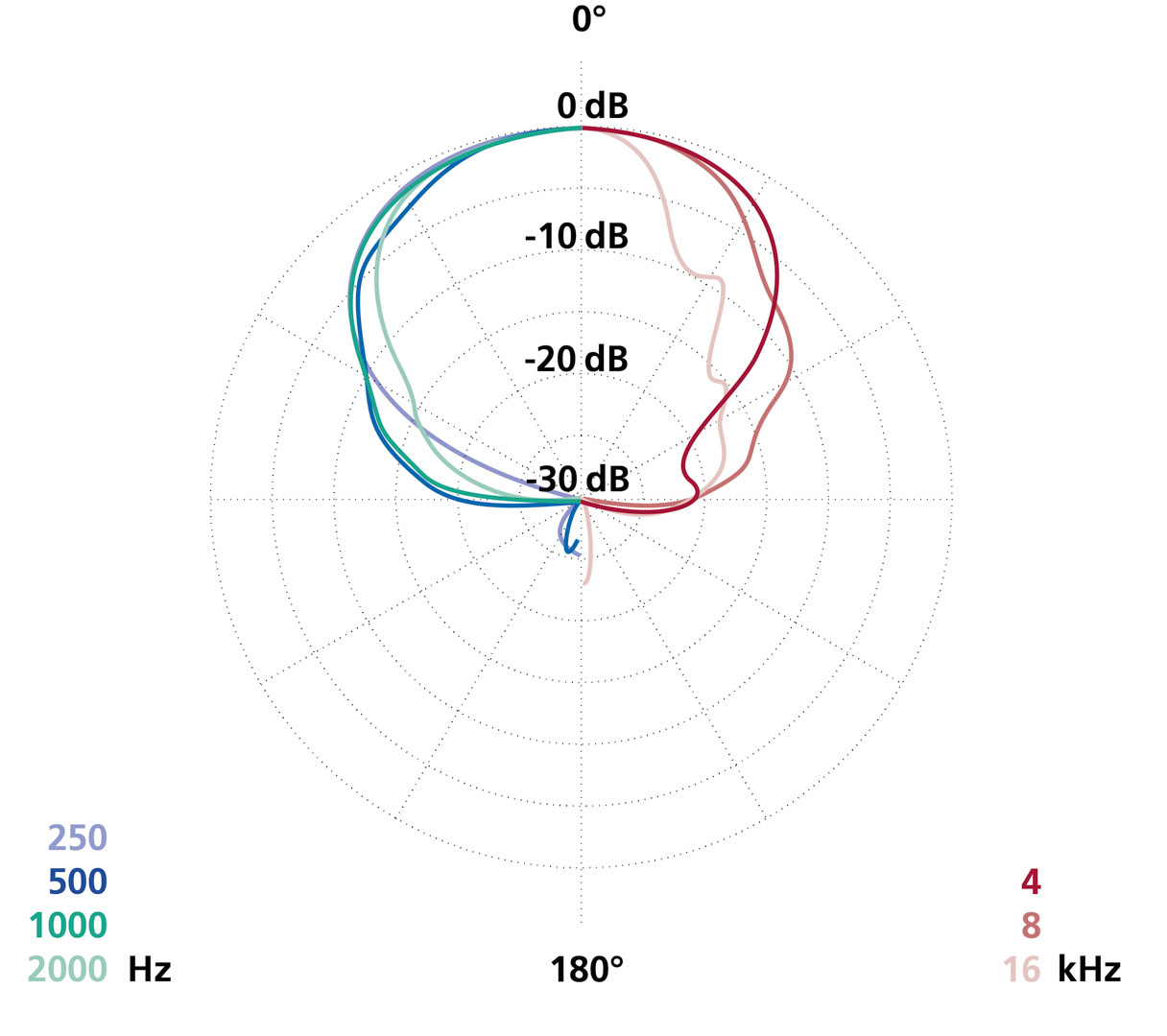

Preset 2: Die Dämpfung des Diffusschalls beträgt 15 dB. Diese Stellung ist für Spezialanwendungen vorbehalten – Klangeinbußen sind möglich.

Der Gain kann mit einem Doppelklick auf alle drei Tipptasten kurz nacheinander um +30 dB angehoben werden.

Für das SuperCMIT werden zwei Speisegeräte angeboten, die man braucht, wenn am Interface keine AES42-Schnittstelle vorhanden ist.
- PSD 2U: digitale 10V-Phantomspeisung, AES3-Ausgang
- MiniDA42: digitale 10V-Phantomspeisung, AES3-Ausgang, 2 analoge Ausgänge.

mehrweniger

Videos

Anwendung

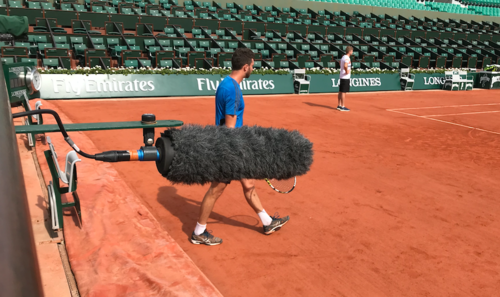

Besonders da, wo diffuse Störgeräusche wie Straßenlärm, Blätterrauschen, Windgeräusche, Zuschauerlärm oder Raumhall bei der Aufnahme stören, ist das SuperCMIT ein Problemlöser. Ohne dass sich von vorne eintreffender Direktschall in seiner Klangfarbe ändert, wird der Störschall ausgeblendet, das heißt im Pegel erheblich abgesenkt – und das bis hin zu tiefsten Frequenzen! Das schafft auch kein langes Richtrohr. Deshalb ist das SuperCMIT ideal geeignet z.B. für schwierige Filmtonaufnahmen oder für Sportanwendungen. Das SuperCMIT erhöht außerdem die Reichweite bei Aufnahmen in Innenräumen.



    Sample Player

    Ihr Browser ist veraltet. Bitte aktualisieren Sie Ihren Browser um den Sample player zu nutzen.

    from 0° (1 m distance), river at 90°

    at 0°, 90°, 180°

    Ball sounds in a big, fully occupied stadium, distance approx. 10-20m

    Technische Daten

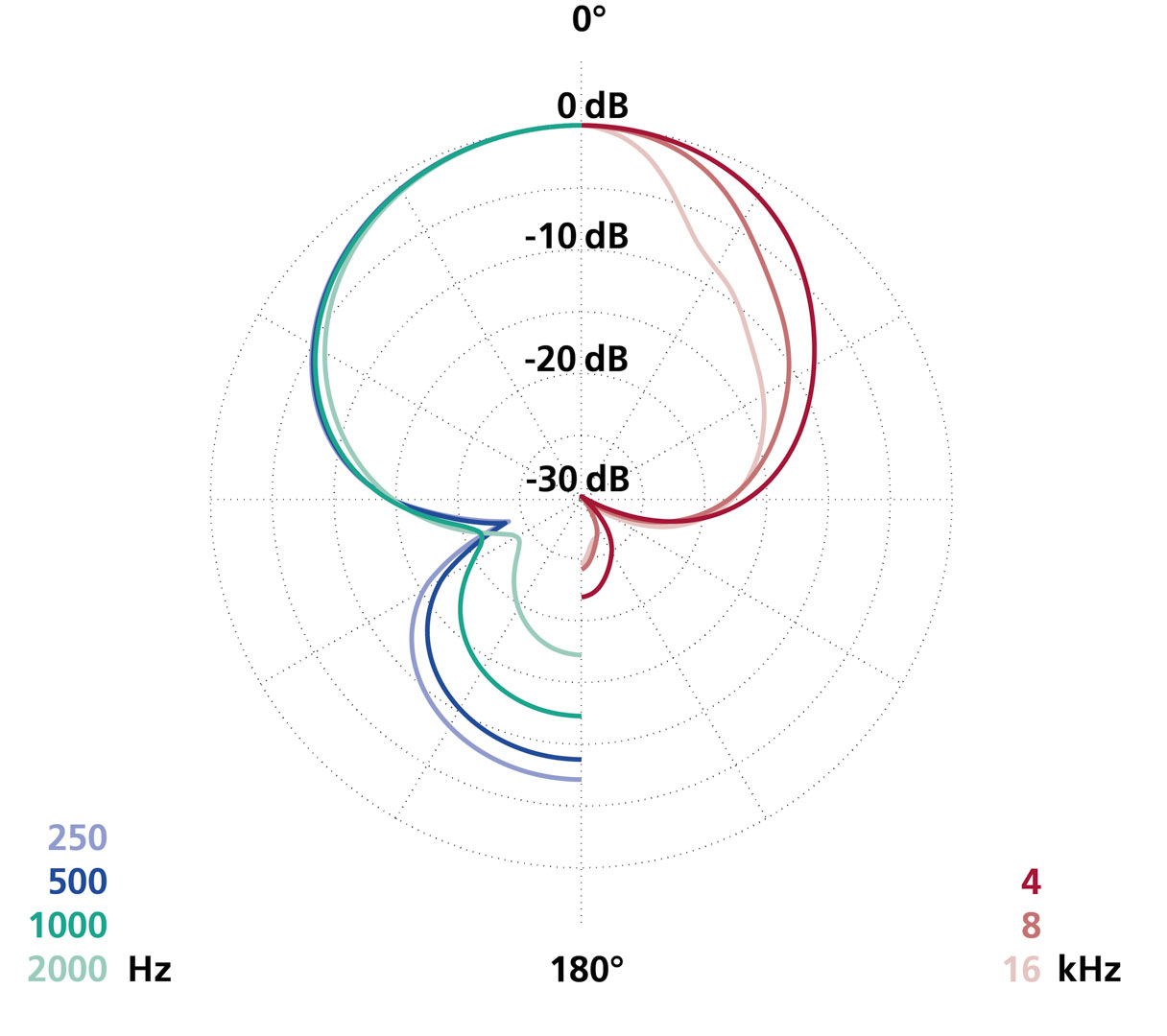

    Richtcharakteristik

    Superniere / Keule

    Übertragungsbereich

    40 Hz - 20 kHz

    Empfindlichkeit

    -31 dBFS bei 1 Pa

    Ersatzgeräuschpegel (A-bewertet)

    14 dB (Kanal 1)

    16 dB (Kanal 2)

    Ersatzgeräuschpegel (CCIR)

    27 dB (Kanal 1)

    28 dB (Kanal 2)

    Geräuschpegelabstand (A-bewertet)

    80 dB (Kanal 1)

    78 dB (Kanal 2)

    Grenzschalldruckpegel (THD < 0.5 %)

    125 dB-SPL

    Latenzzeit

    Kanal 1: 1.6-6.25 ms (Frequenzabhängig)

    Kanal 2: 1.6 ms

    High Shelf Filter

    schaltbar, +5 dB bei 10 kHz

    Low Cut Filter

    schaltbar, 80 Hz, 18 dB/Okt.

    Ausgangsimpedanz

    110 Ω

    Maximale Kabellänge

    >200 m

    SCHOEPS RFI Shield

    Ja, höchste Immunität

    Spannungsversorgung / Zulässiger Bereich

    AES42 / >6 V

    Stromaufnahme

    170 mA

    Ausgang

    XLR-3M, digital: AES42 Mode 1, 48 kHz

    Kanal 1: SuperCMIT

    Kanal 2: unverarbeitetes Richtrohrsignal

    Länge

    280 mm

    Gewicht

    112 g

    Durchmesser

    21 mm

    Oberfläche

    blau
    Sonderfarben:
    anthrazit-grau, chromagreen

    Grafiken

    Downloads

    SuperCMIT

    Richtrohr mit erhöhter Richtwirkung durch digitale Signalverarbeitung

    Produktblätter

    de | en
    CMIT Richtrohr-Serie

    Produktflyer CMIT Richtrohr-Serie

    Produktblätter

    de | en
    SuperCMIT 2 U

    Bedienungsanleitungen

    de | en
    SuperCMIT 2 U firmware updates

    Bedienungsanleitungen

    de | en
    AES42 digital interfaces

    beschreibt die kompatiblen Interfaces für das SuperCMIT / CMD 42 Beta

    Anwenderbroschüren

    en
    Windschutze & Aufhängungen CMIT-Serie

    Auswahl der verfügbaren Produkte für die CMIT-Serie

    Anwenderbroschüren

    en
    Microphone Usage for Sports Broadcasting

    Artikel über die Mikrofontechnik bei Sportveranstaltungen

    Helmut Wittek, 2016

    Aufsätze

    en
    Die Entwicklung des SuperCMIT: Ein neuartiges Richtrohrmikrofon-Prinzip mit erhöhter Richtwirkung

    Helmut Wittek et al., 2011

    Aufsätze

    de
    Les Misérables

    "Live gesungen - O-Tonaufnahmen bei Les Miserables" Interview mit Simon Hayes, FILM & TV Kameramann, März 2013.

    Presseartikel

    de
    SuperCMIT Review

    "Schoeps SuperCMIT 2U" Review by Simon Bishop, Audio Media, June 2010.

    Testberichte

    en
    SuperCMIT Review

    "Schoeps SuperCMIT" Review by Patrick Morvlyth, Resolution Magazine, June 2010.

    Testberichte

    en
    SuperCMIT Steckbrief

    "Akustische Scheuklappen" Steckbrief über das SuperCMIT, pma, Dezember 2012.

    Testberichte

    de
    SuperCMIT - a presentation

    Powerpoint slides, 2010

    Vorträge

    en
    Groupdelay SuperCMIT FIR .wav 48kHz

    Dieser FIR-Filter normalisiert die Gruppenlaufzeit des SuperCMIT z.B. für die Anwendung in MS.

    -

    Varianten & Optionen

    Zubehör im Lieferumfang:

    • Holzetui, Stativgelenk SG 20, Schaumstoffwindschutz W 170 (für mäßigen Wind und Schwenkbewegungen)
    • Mini-DA42 oder PSD 2U:
      • Mini-DA42: Gerät zur Speisung digitaler Mikrofone; mit digitalen und analogen Ausgängen, inklusive Netzadapter
      • PSD 2U: Speisebox für digitale Phantomspeisung (DPP, 10V) mit XLR- und Cinch-Ausgängen, inklusive Netzadapter

    Mit PSD 2U wird das SuperCMIT 2U etwas preiswerter, mit Mini-DA 42 werden mehr Anschlußoptionen angeboten (analog und digital).

    No. 191102 Sonderfarben: anthrazit-grau, chromagreen, weitere Sonderfarben auf Anfrage
    No. 191201 Sondergravur
