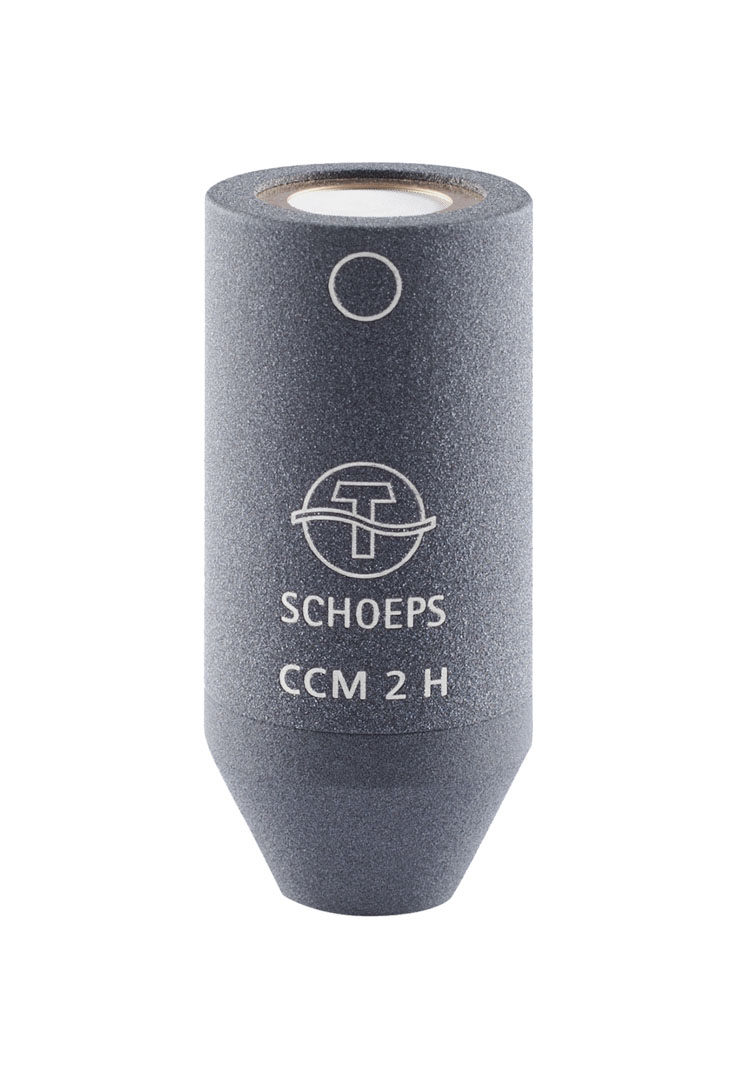

CCM 2H

Beschreibung

Wird dieses Mikrofon in Räumen im Bereich mittlerer Aufnahmeabstände (d.h. um den Hallradius) eingesetzt, weist es einen konstanten, ausgedehnten Frequenzgang auf. Dieser ist gepaart mit Rauscharmut. Daher genügt dieses Mikrofon höchsten Ansprüchen.

Gegenüber den übrigen Druckempfängern ist die Schalleintrittsöffnung durch einen vergoldeten Ring verkleinert. Dadurch wird eine rein akustische Höhenanhebung oberhalb von 6 kHz bewirkt (2dB bei 10 kHz). Diese verringert die Höhenverluste des diffusen Schalls im Raum und sorgt so für einen natürlichen Klang.

Anwendung

Das CCM 2H ist prädestiniert für eine natürliche Aufnahme von Instrumenten und Orchestern im Raum. Die Entscheidung zwischen dem CCM 2H und dem ebenso geschätzten CCM 2S ist im Wesentlichen eine Frage der persönlichen Vorliebe. Während das CCM 2H eher als ”ausgeglichen und rund” beschrieben wird, ist der Klang des CCM 2S etwas brillant.

Das CCM 2H ist besonders beliebt für AB-Stereofonie bzw. für den Decca-Tree. Dieser wird oft unter Verwendung des Kugelaufsatzes KA 40 mit dem CCM 2H realisiert. Er führt zu größerer Bündelung sowie einer leichten Anhebung mittlerer Frequenzen.

Technische Daten

Übertragungsbereich	siehe entsprechende Kapsel
Empfindlichkeit	siehe entsprechende Kapsel
Grenzschalldruckpegel (THD < 0.5 %)	135 dB-SPL (P48) 127 dB-SPL (P12)
Maximale Ausgangsspannung	2,6 V (8,3 dbV) bei 2 kΩ Last
Low Cut Filter	20 Hz, 12 dB/Okt.
Ausgangsimpedanz	90 Ω
Maximale Kabellänge	> 400 m
SCHOEPS RFI Shield	Nein
Spannungsversorgung / Zulässiger Bereich	P48 / > 40 V P12 / > 10 V
Stromaufnahme	4 mA (P48) 3,6 mA (P12)
Gleichtaktunterdrückung der Ausgänge (CMRR) (bei 1 kHz)	> 55 dB
Kleinste empfohlene Lastimpedanz	2 kΩ
Ausgang	Lemo (CCM-L) oder XLR-3M (CCM-K), analog, 1 Kanal
Länge	46 mm (CCM-L)
Durchmesser	20 mm
Gewicht	33 g (CCM-L)
Oberfläche	matt-grau

Produktgeschichte

• 1994: Markteinführung des CCM, Schaltung in Hybrid-Technologie. Der Kapselteil ist von Anfang an baugleich mit den MK-Kapseln
• 2016: besserer HF-Filter zum Schutz gegen Einstreuungen
• 2017: Zugspannungsgenerator ab jetzt mit höherer Frequenz oberhalb 200 kHz, wegen Anwendungen des runterpitchens beim Sound Design.

Grafiken

Downloads

CCM KompaktMikrofone Bedienungsanleitungen

de

Varianten & Optionen

• No. 191701 "Paarung von zwei Mikrofonkapseln inkl. Zertifikat": Auch wenn die Fertigungstoleranzen gering sind, können Mikrofone und Kapseln gleichen Typs gepaart geliefert werden.
• No. 121009tp "Paarung von drei Mikrofonkapseln inkl. Zertifikat"
• No. 191102 Sonderfarben: weitere Sonderfarben auf Anfrage
• Jedes CCM-Mikrofon ist als Standardversion "L" mit Lemostecker und als Version "K" mit angewachsenem 5 m Kabel und XLR-3M-Stecker erhältlich.
