BL CCM 3

Grenzflächenmikrofon zum Einbauen

Eigenschaften

  • Halbkugel-Charakteristik
  • für den Einbau in die Oberfläche eines Tischs oder Rednerpults
  • unaufälliger Einbau
  • kein Kammfiltereffekt

Bestellnummer

  • No. 121501

Beschreibung

Diese Sonderausführung des Kompaktmikrofons CCM 2XS L (diffusfeldentzerrte Kugel) verfügt über einen Flansch, der den bündigen Einbau z.B. in die Platte eines Sprecherpults ermöglicht. Hierdurch ist das Mikrofon unauffällig. Gleichzeitig sind die Voraussetzungen für höchste Klangqualität gegeben, denn der Kammfiltereffekt ist eliminiert.

Anwendung

Das BL CCM 3 wird oft als Havariemikrofon in Sprechertischen eingesetzt.

Technische Daten

Übertragungsbereich

siehe entsprechende Kapsel

Empfindlichkeit

siehe entsprechende Kapsel

Grenzschalldruckpegel (THD < 0.5 %)

138 dB-SPL (P48)
130 dB-SPL (P12)

Maximale Ausgangsspannung

2,6 V (8,3 dbV) bei 2 kΩ Last

Low Cut Filter

20 Hz, 12 dB/Okt.

Ausgangsimpedanz

90 Ω @ 1 kHz

Maximale Kabellänge

> 400 m

SCHOEPS RFI Shield

Nein

Spannungsversorgung / Zulässiger Bereich

P48 / > 40 V
P12 / > 10 V

Stromaufnahme

4 mA (P48)
3,6 mA (P12)

Gleichtaktunterdrückung der Ausgänge (CMRR) (bei 1 kHz)

> 55 dB

Kleinste empfohlene Lastimpedanz

2 kΩ

Ausgang

Lemo (CCM-L) oder XLR-3M (CCM-K),
analog, 1 Kanal

Länge

46 mm (CCM-L)

Durchmesser

20 mm

Gewicht

33 g (CCM-L)

Oberfläche

matt-grau

Produktgeschichte

  • 1994: Markteinführung des CCM, Schaltung in Hybrid-Technologie. Der Kapselteil ist von Anfang an baugleich mit den MK-Kapseln
  • 2016: besserer HF-Filter zum Schutz gegen Einstreuungen
  • 2017: Zugspannungsgenerator ab jetzt mit höherer Frequenz oberhalb 200 kHz, wegen Anwendungen des runterpitchens beim Sound Design.

Downloads

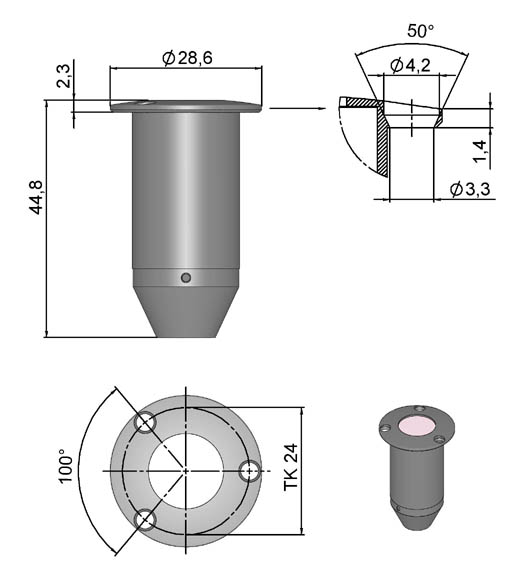

BL CCM 3 - Maßzeichnung

Bedienungsanleitungen

de | en
