CCM 8

Microphone Compact Lobe en "8"

Caractéristiques

  • Transducteur à gradient de pression
  • Pur figure 8 : modèle avec une cohérence quasi idéale sur toute la gamme de fréquences
  • Captation latérale (prise de son perpendiculaire au corps du microphone)
  • Optimal pour une utilisation en enregistrement stéréo MS, Double MS et Blumlein

Ce microphone peut également être commandé en série modulaire Colette, où l’amplificateur CMC 1 L est combiné avec une capsule microphonique MK. (CMC 1 L + MK 8)
Cette variante permet d'échanger la capsule, et présente aussi des avantages en termes de propriétés électriques en combinaison avec des liaisons H.F. numériques.


Code Article

  • No. 121105 CCM 8 L (version standard Lemo)
  • No. 121106 CCM 8 K (version câble fixe sur XLR)

Description

Ce type de capsule est un véritable transducteur dipolaire (bidirectionnel), fonctionnant avec un seul diaphragme. Son axe principal est à angle droit par rapport à la capsule, et est marqué à 0° et 180° par un point rouge et un point noir respectivement.

Les qualités inhérentes à un transducteur de gradient de pression pur sont facilement observables dans ce type de capsule : Sa sensibilité diminue aux basses fréquences.

La caractéristique directionnelle est extraordinairement indépendante de la fréquence. L'effet de proximité est présent....

Ce type de capsule est un véritable transducteur dipolaire (bidirectionnel), fonctionnant avec un seul diaphragme. Son axe principal est à angle droit par rapport à la capsule, et est marqué à 0° et 180° par un point rouge et un point noir respectivement.

Les qualités inhérentes à un transducteur de gradient de pression pur sont facilement observables dans ce type de capsule : Sa sensibilité diminue aux basses fréquences.

La caractéristique directionnelle est extraordinairement indépendante de la fréquence. L'effet de proximité est présent. L'indice de directivité d'un modèle en forme de 8 est le même que celui d'un cardioïde ; si les microphones présentant ces deux modèles sont placés à la même distance d'une source sonore, un équilibre quantitativement similaire entre le son direct et le son réverbéré serait capté.

En pratique, une telle comparaison serait toutefois trompeuse, car une figure en 8 ne réagit pas aux sons provenant des côtés, du dessus ou du dessous de son axe principal comme le fait un cardioïde. Le lobe arrière de la figure 8 a une sensibilité égale à celle de son lobe avant, ce qui compense exactement la différence quantitative - mais dans des conditions de réverbération normales, le son qui atteint le lobe arrière de la figure 8 sera retardé et dispersé dans une mesure beaucoup plus importante que l'énergie sonore réverbérante qu'un cardioïde capte par l'avant et les côtés ; le son réfléchi sera généralement soumis à une absorption beaucoup plus importante des hautes fréquences également.

Ainsi, l'énergie sonore réverbérante captée par un "figure en 8", bien que théoriquement égale en quantité, est de nature très différente de celle qui serait captée par une capsule cardioïde dans la même position. La qualité sonore du CCM/MK 8 est claire et neutre.

MOINS



plusmoins

Applications

Lorsque l'on utilise le CCM 8 comme microphone d'appoint, il faut veiller à ce que les premières réflexions n'atteignent pas l'arrière du microphone à courte distance, car le son provenant de cette direction est capté par la capsule avec la même intensité que le son frontal, mais avec une phase opposée, ce qui peut entraîner des effets de filtre en peigne aux fréquences plus élevées.

Le CCM 8 est particulièrement adapté au canal S dans les enregistrements stéréo MS et double MS, ou en paire - disposés à un angle de 90° l'un au-dessus de l'autre - pour la stéréophonie Blumlein.



Spécifications Techniques

Gamme de Fréquences

40 Hz - 15 kHz

Sensibilité

-38,5 dB (V/Pa)

Pression acoustique maximale (DHT<0.5%)

136 dB-SPL (P48)
128 dB-SPL (P12)

Tension maximale de sortie

2,6 V (8,3 dbV) sur charge de 2 kΩ

Filtre coupe bas

20 Hz, 12 dB/Okt

Impédance de sortie

90 Ω @ 1 kHz

Longueur de câble maximale

> 400 m

SCHOEPS RFI Shield

Non

Alimentation, norme et gamme valide

P48 / >40 V
P12 / >10 V

Consommation

4 mA (P48)
3,6 mA (P12)

Réjection mode commun (@ 1KHz)

> 55 dB

Impédance de charge minimale recommandée

2 kΩ

Sortie

Lemo (CCM-L) ou XLR-3M (CCM-K),
analogique, 1 canal

Longueur

58 mm

Diamètre

20 mm

Poids

43 g

Finition de surface

gris mat

Historique du Produit

  • 1994 : Lancement du CCM, circuit de technologie hybride. La partie capsule est identique aux capsules MK depuis le début
  • 2016 : un meilleur filtre RF pour protéger des interférences
  • 2017 : Générateur de tension de polarisation avec une fréquence plus élevée au-dessus de 200 kHz en raison du downpitching dans les applications de conception sonore.

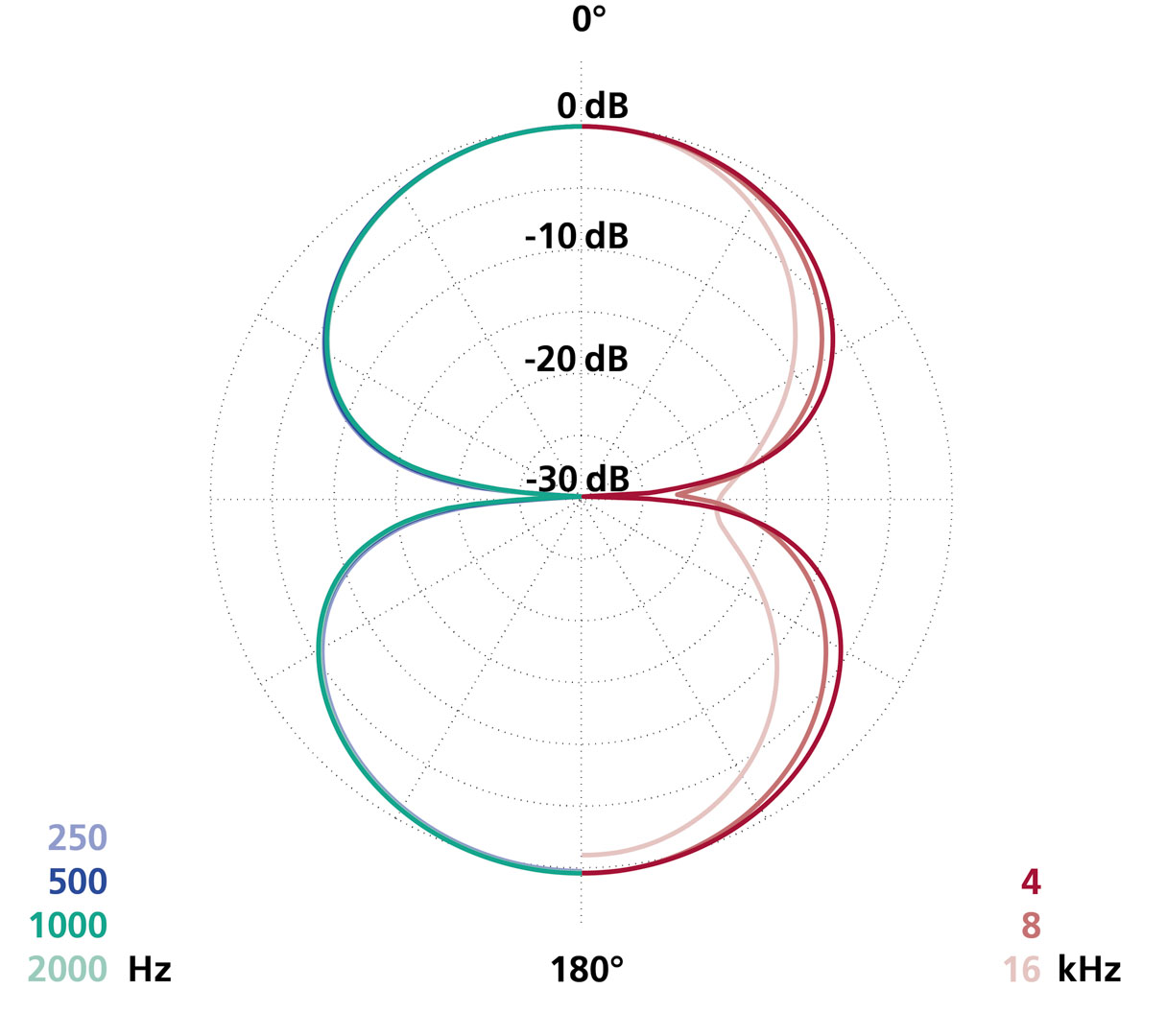

Graphiques

Téléchargements

CCM

KompaktMikrofone

Notices et Manuels

de

Variantes & Options

  • No. 191701 "Appairage de deux capsules microphoniques avec certificat" : Bien que nos tolérances de production normales soient très étroites, nous pouvons livrer des paires de microphones compacts spécialement assortis.
  • No. 191102 Couleurs spéciales : autres couleurs spéciales sur demande Chaque microphone CCM est disponible en version standard "L" avec connecteur Lemo et en version "K" avec un câble de 5 m et un connecteur XLR-3M. (Les longueurs de câble spécifiées peuvent varier de 5 % (+/-).)
